Teil von Wie organisieren Sie die Zusammenarbeit mit einem Lohnfertiger?
Eine vollständige Fertigungsanfrage mit CAD-Datei und Prüfmerkmalen erstellen
Lohnfertiger Anfrage richtig aufbauen: CAD-Datei, Werkstoff, Menge, Prüfmerkmale und Termin klar angeben, damit das Angebot ohne Rückfragen belastbar wird.
Das Wichtigste auf einen Blick
- Fünf Blöcke gehören in jede AnfrageCAD-Datei mit Revisionsstand, Werkstoff und Oberfläche, Menge, kritische Maße samt Prüfunterlagen, Wunschtermin mit Lieferort.
- Prüfunterlagen müssen vor Auftragserteilung spezifiziert werden, weil eine spätere Ergänzung aufwendig ist.
- Dateiformate sind platformspezifisch und keine allgemeine Norm.

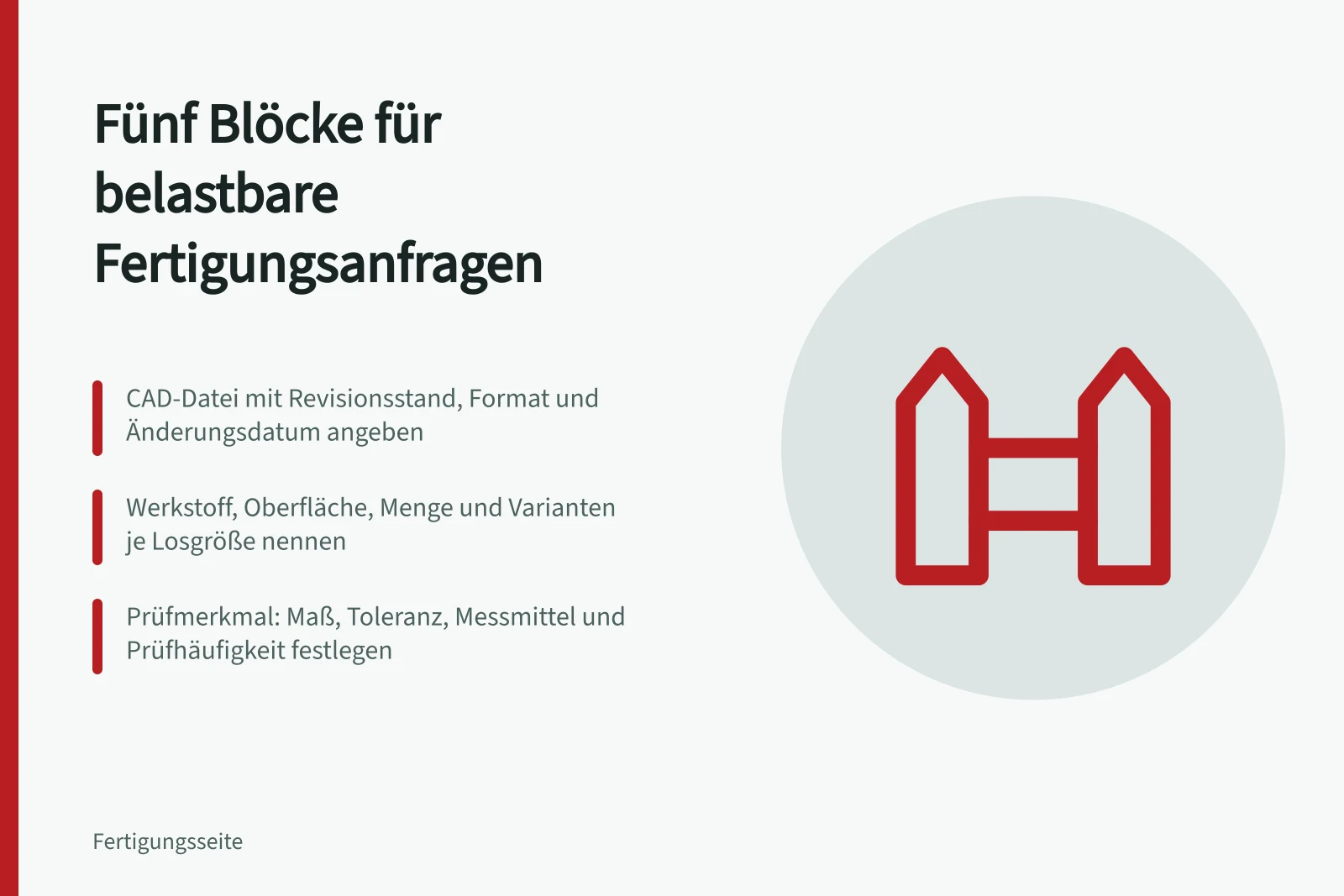

Diese fünf Blöcke gehören in die Anfrage
Eine Lohnfertiger Anfrage wird dann belastbar, wenn der Anbieter ohne Rückfrage kalkulieren kann. Bauen Sie die Anfrage in fünf vollständig ausfüllbaren Blöcken auf. Diese Gliederung ist eine eigene Arbeitshilfe, kein genormtes Formular.
Fünf Blöcke der Fertigungsanfrage
- CAD-Datei und Revisionsstand
- Werkstoff und Oberfläche
- Menge und Varianten
- Kritische Maße und Prüfdokumente
- Wunschtermin und Lieferort
Wer diese fünf Blöcke ausfüllt, beantwortet die meisten Fragen vorab. Der Anbieter erspart sich teure Nachfragen, und Sie erhalten ein vergleichbareres Angebot.
CAD-Format und Zeichnung richtig übergeben
Anbieter unterstützen unterschiedliche Dateiformate. Die Protolabs-Angebotsplattform nennt als akzeptierte 3D-CAD-Formate unter anderem IGES, STEP und verschiedene native Formate; hochgeladene Modelle dienen dort der Angebots- und Fertigungsanalyse (unterstützte CAD-Formate der Protolabs-Plattform).
CAD-Formate je Anbieterplattform
Protolabs
- 3D-CAD-Formate
- IGES, STEP, native
- Zeichnung
- nicht genannt
- PMI-Informationen
- nicht genannt
- Sofortangebot
- Analyse nach Upload
Xometry
- 3D-CAD-Formate
- STEP, STL, SAT
- Zeichnung
- PDF für manuelles Angebot
- PMI-Informationen
- nicht unterstützt
- Sofortangebot
- 3D-Modell nötig
Bei Xometry zählen für Sofortangebote unter anderem STEP, STL und SAT; zusätzlich lässt sich eine technische Zeichnung als PDF einreichen (Dateiformate für Sofortangebote bei Xometry). Liegt nur eine Zeichnung ohne 3D-Modell vor, ist manuelles Angebot möglich. Modellbasierte PMI-Informationen werden dort nicht unterstützt und sollen über eine Zeichnung erfasst werden.
Nach dem Upload zeigt die Fertigungsanalyse oft Punkte mit grüner, gelber oder roter Markierung. Empfohlene Änderungen sind laut Quelle optional, erforderliche Änderungen verlangen eine neue CAD-Datei vor der Bestellung. Klären Sie vorab, wer konstruktive Änderungen freigibt und ob der Revisionsstand danach neu angefragt wird.
Menge, Toleranzen und Termin festlegen
Nennen Sie Mengen je Variante, nicht nur eine Gesamtzahl. Wiederholte Bestellungen möchte der Kunde möglichst beim selben Partner fertigen lassen; Xometry gibt an, dies vorbehaltlich der Verfügbarkeit zu berücksichtigen. Diese Aussage stammt vom Anbieter selbst und ist keine unabhängig geprüfte Zusage.
Unterscheiden Sie Wunschtermin und Ankunftsdatum. Das angezeigte Lieferdatum kann laut Quelle das Versanddatum am Produktionsort sein, nicht das Eintreffen bei Ihnen (Versanddatum und Lieferzeit im FAQ). Rechnen Sie deshalb Transportzeit getrennt und nennen Sie den gewünschten Ankunftstermin.
Für Toleranzen arbeiten Anbieter häufig mit allgemeinen und kundenspezifischen Angaben, teils nach ISO 2768 oder ISO 286. Das sind Anbietervorgaben, keine allgemein verbindliche Norm. Tragen Sie kritische Maße einzeln mit Maß, Toleranz und Prüfart ein.
| Anfrageblock | Angabe in der Praxis | Häufiger Fehler |
|---|---|---|
| CAD-Datei | Format, Revisionsstand, Datum | veralteter Revisionsstand |
| Werkstoff und Oberfläche | Bezeichnung, Zustand, Behandlung | nur Alu ohne Zustand |
| Menge | Stückzahl je Variante | eine Summe ohne Aufteilung |
| Prüfmerkmale | Maß, Toleranz, gewünschtes Dokument | Prüfung nur mündlich erwähnt |
| Termin | Wunschtermin der Ankunft, Lieferort | Versanddatum mit Ankunft verwechselt |
Dieses Raster ist ein eigenes Arbeitsmittel. Die aufgeführten Prüfdokumente wie Maßprotokoll, Materialzertifikat oder Erstmusterprüfbericht sind anbieterspezifisch. Xometry weist darauf hin, Qualitätskontrollverfahren vor der Auftragserstellung zu spezifizieren, weil eine spätere Einführung schwierig ist.
Prüfmerkmale und Qualitätsnachweise anfordern
Legen Sie fest, welche Maße wie geprüft werden und welche Unterlagen Sie erhalten wollen. Ein Prüfmerkmal braucht Maß, Toleranz, Messmittel und Prüfhäufigkeit. Ohne diese Angaben kalkuliert der Anbieter entweder zu knapp oder zu teuer.
Praktische Empfehlung: Erstellen Sie zu jedem kritischen Merkmal eine eigene Zeile. Trennen Sie Prüfmerkmale, die der Fertiger ohnehin prüft, von Merkmalen, die einen zusätzlichen Prüfbericht erfordern. Letztere verursachen oft Zusatzkosten und verlängern die Lieferzeit.
Für die Anfrage genügt eine kurze Liste gewünschter Nachweise. Nennen Sie die Dokumentart, den Empfänger und ob das Dokument mit der Lieferung oder vorab kommen soll. So vermeiden Sie Nachforderungen nach Produktionsbeginn.
Häufige Fragen
Welche Dateiformate sollte ich anfragen?
Das hängt vom Anbieter ab. Protolabs nennt unter anderem IGES und STEP, Xometry unter anderem STEP, STL und SAT. Fragen Sie das Format vor dem Upload ab, da die Listen nicht allgemeingültig sind.
Kann ich nur mit einer technischen Zeichnung anfragen?
Ja. Xometry erlaubt das Hochladen von Zeichnungen als PDF für ein manuelles Angebot. Ein automatisiertes Sofortangebot benötigt dagegen ein 3D-Modell.
Wann sollte ich Prüfdokumente anfordern?
Vor der Auftragserstellung. Eine nachträgliche Ergänzung von Qualitätskontrollverfahren ist laut Anbieterangabe sehr schwierig und kann den Ablauf verzögern.
